产品特性
夹紧爪与密封件特殊之设计，配合迫紧头装配省时便利，
夹紧电缆范围大，抗拉力特强，
可防水、防尘、防盐、耐酸碱、 酒精、油、脂及一般溶剂。
产品描述
产品材质： A.C.D.F部位采用尼龙制成，B.E部位采用丁腈橡胶制成。
螺纹规格： 公制（Mefric）、德制（PG）、英制（G）
产品颜色： 黑色、灰色、（特殊颜色可定做）。
供应范围： 在规定的卡口范围内，并使用O形密封圈旋紧迫紧头，IP68， 欧洲环保SGS：SH6134468/CHEM。

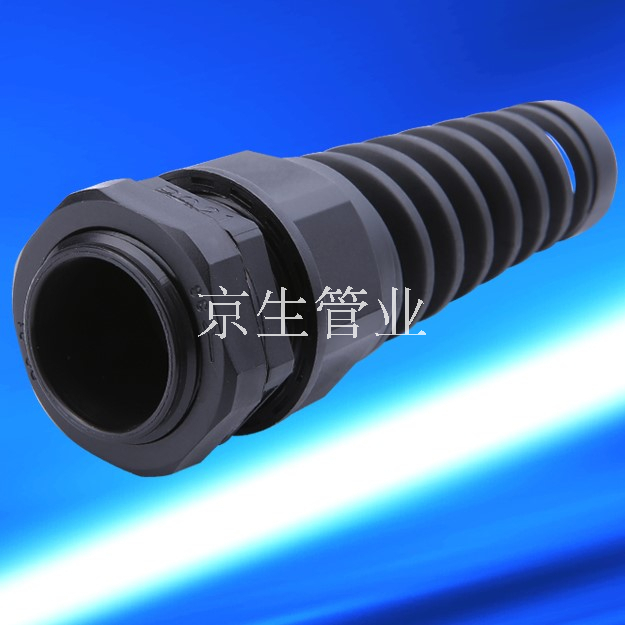

使用方法： JS-KFW-EX型塑料电缆防折弯接头是电缆的配套产品，
接头可将 电 缆锁紧，另一端可接入设备箱体上，
也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
产品型号
| 型号 | 公制螺纹 | 卡口范围 | AG 外径 (mm) | d (mm) | GL 螺纹长度 | H 接合长度 | 板手 (mm) |
|---|---|---|---|---|---|---|---|
| JS-KFW-EX-M12 | M12 | 3-6.5 | 12 | 6.8 | 6.5 | 55 | 14 |
| JS-KFW-EX-M12 | M12 | 2-5 | 12 | 6.8 | 6.5 | 55 | 14 |
| JS-KFW-EX-M16 | M16 | 5-10 | 16 | 10.3 | 6 | 77 | 20 |
| JS-KFW-EX-M16 | M16 | 3-7 | 16 | 10.3 | 6 | 77 | 20 |
| JS-KFW-EX-M20 | M20 | 10-14 | 20 | 14.3 | 6 | 98 | 24 |
| JS-KFW-EX-M20 | M20 | 7-12 | 20 | 14.3 | 6 | 98 | 24 |
| JS-KFW-EX-M25 | M25 | 13-18 | 25 | 18.4 | 7 | 111 | 30 |
| JS-KFW-EX-M25 | M25 | 9-16 | 25 | 18.4 | 7 | 111 | 30 |
| 型号 | 德制螺纹 | 卡口范围 | AG 外径 (mm) | d (mm) | GL 螺纹长度 | H 接合长度 | 板手 (mm) |
|---|---|---|---|---|---|---|---|
| JS-KFW-EX-PG7 | PG7 | 3—6.5 | 12.5 | 6.8 | 5 | 55 | 14 |
| JS-KFW-EX-PG7 | PG7 | 2—5 | 12.5 | 6.8 | 5 | 55 | 14 |
| JS-KFW-EX-PG9 | PG9 | 4—8 | 15.2 | 8.2 | 6 | 66 | 17 |
| JS-KFW-EX-PG9 | PG9 | 2—6 | 15.2 | 8.2 | 6 | 66 | 17 |
| JS-KFW-EX-PG11 | PG11 | 5—10 | 18.6 | 10.3 | 6 | 77 | 20 |
| JS-KFW-EX-PG11 | PG11 | 3—7 | 18.6 | 10.3 | 6 | 77 | 20 |
| JS-KFW-EX-PG13.5 | PG13.5 | 6—12 | 20.4 | 12.3 | 6.5 | 88 | 22 |
| JS-KFW-EX-PG13.5 | PG13.5 | 5—9 | 20.4 | 12.3 | 6.5 | 88 | 22 |
| JS-KFW-EX-PG16 | PG16 | 10—14 | 22.5 | 14.3 | 6.5 | 98 | 24 |
| JS-KFW-EX-PG16 | PG16 | 7—12 | 22.5 | 14.3 | 6.5 | 98 | 24 |
| JS-KFW-EX-PG21 | PG21 | 13—18 | 28.3 | 18.4 | 7 | 111 | 30 |
| JS-KFW-EX-PG21 | PG21 | 9—16 | 28.3 | 18.4 | 7 | 111 | 30 |
| 型号 | NPT 螺纹 | 卡口范围 | AG 外径 (mm) | d (mm) | GL 螺纹长度 | H 接合长度 | 板手 (mm) |
|---|---|---|---|---|---|---|---|
| JS-KFW-EX-3/8〃NPT | 3/8〃NPT | 4-8 | 17.1 | 8.2 | 15 | 66 | 17/19 |
| JS-KFW-EX-3/8〃NPT | 3/8〃NPT | 2-6 | 17.1 | 8.2 | 15 | 66 | 17/19 |
| JS-KFW-EX-1/2〃NPT | 1/2〃NPT | 6-12 | 21.3 | 12.3 | 13 | 88 | 22/24 |
| JS-KFW-EX-1/2〃NPT | 1/2〃NPT | 5-9 | 21.3 | 12.3 | 13 | 88 | 22/24 |
| JS-KFW-EX-3/4〃NPT | 3/4〃NPT | 13-18 | 26.6 | 18.4 | 13 | 111 | 30 |
| JS-KFW-EX-3/4〃NPT | 3/4〃NPT | 9-16 | 26.6 | 18.4 | 13 | 111 | 31 |
