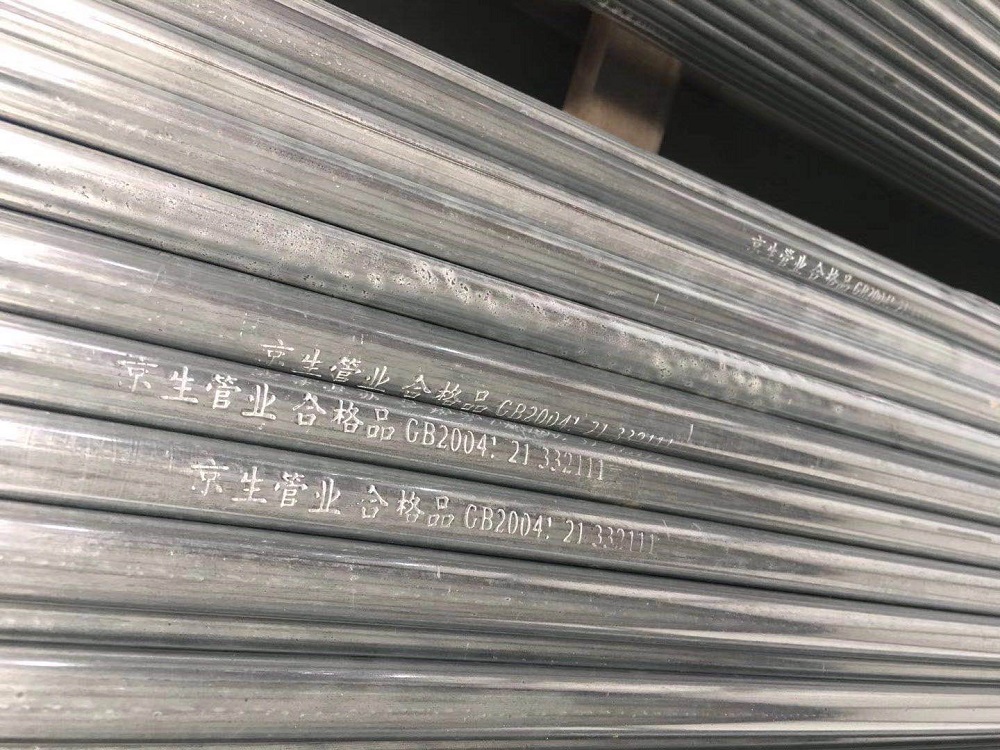

产品名称：热镀锌（三级）电线管
产品型号：KBG\JDG\LWG
产品品牌：京生
产品规格：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50
执行标准：英国标准BS4568-1970《电气装置用公制螺纹的导管和配件的技术规范》
产品材质： Q195
产品颜色：金属色（白色）
产品特性：热镀锌（三级）电线管是参照英国标准BS4568-1970《电气装置用公制螺纹的导管和配件的技术规范》生产和检验，内外表面色泽光亮，锌层厚度均匀完全附着于钢基，内焊缝毛刺几乎为“0”，内壁光滑，不损伤电线绝然层，三级钢导线管主要在沿海和空气比较潮湿的地区。先进的检测设备：涡流探伤仪采用彩色高分辨率液晶显示屏显示测量结果，保证所生产的每一根镀锌电线管自动探伤，确保在线检测100%。从而杜绝一切可能存在的问题管的产生。
应用领域：铁路，交通系统工程，自动化控制设备，发电厂，化工，输配电系统，通信系统，船舶，大厦，厂房内及屋内暗敷部分之配线保护。
用 途：照明、消防 、安防、视频、通讯等电力电气及控制线路保护。
使用方法：
1、管道连接：a、螺纹式系列钢导管：直接将内螺纹直通旋进管材外螺纹外壁，慢慢拧入丝牙里，直至拧到看不到管材的外螺纹为止。b、JDG紧定式系列钢导管：套入连接件直至与直通接头密封圈或凹槽处定位相抵为止，然后用扳手工具旋紧定钉，直至紧定螺栓头部自动段落为止。c、KBG扣压式系列钢导管：将导管插入直通接头或弯管接头，将扣压器在连接处扣压即可。
2、螺纹加工：用铰板进行螺纹加工时，应在板牙与管材接触处加些润滑油，能延长板牙的使用寿命且省时、省力、大大的提高工作效率。螺纹要符合标准：GB/T17194-1997和ISO公制要求，确保互换性、通用性。
3、管材切割：请用有锯齿（手锯或自动带锯机）切割钢导管。锯片要求与管材轴线垂直，允许偏差为1.5mm。切割后的钢导管最好对切割端面毛刺进行修端，倒角平头。
4、管材弯曲方法：申捷管口径在20-32mm且在合理的壁厚搭配情况下作弯曲安装时，可直接使用弯管器进行。申捷管口径在32-50mm需要弯曲时，请用专用特制弯管机或使用标准型的弯通接头即可完成弯曲安装效果。弯曲半径一般为管径的6倍，（即6D）弯曲角度为90度
注意事项：1、存储保护：宜贮存于干燥、通风的室内环境中，建议将导线管支承于地面200mm处堆放，放置室外时，请盖上帆布，避免雨水淋湿、防止氧化。应避免运输过程碰撞或刮伤导线管的表面锌层，以延长钢管使用寿命。
2、使用环境的控制:镀锌管适宜在干燥通风的环境中，与中性物质（如中性的泥土、砂、石）接触。锌是一种较活泼的两性元素与酸碱物均获反应，也可以置换盐类中的重金属离子，所以在潮湿的酸碱盐介质环境中锌层易遭受破坏、导致腐蚀穿孔。
具体参数：
| 规 格（mm） | Φ16 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
| 外 径（mm） | 16 | 20 | 25 | 32 | 40 | 50 |
| 外径公差（mm） | 0-0.30 | 0-0.30 | 0-0.30 | 0-0.30 | 0-0.40 | 0-0.40 |
| 壁 厚（mm） | 1.0 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
壁厚公差（mm） | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±0.15 |
| 长 度（mm） | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
备注：
1、成品长度为4m，量大亦可定做非标长度。
2、镀锌层厚度：16~20μm
3、中型防护：三级（避免雨淋）
4、内焊缝毛刺为“0”
5、该生产过程中无污染，系绿色环保产品。
